光伏建筑一体化涂镀钢板解决方案

发布日期:2022-12-01

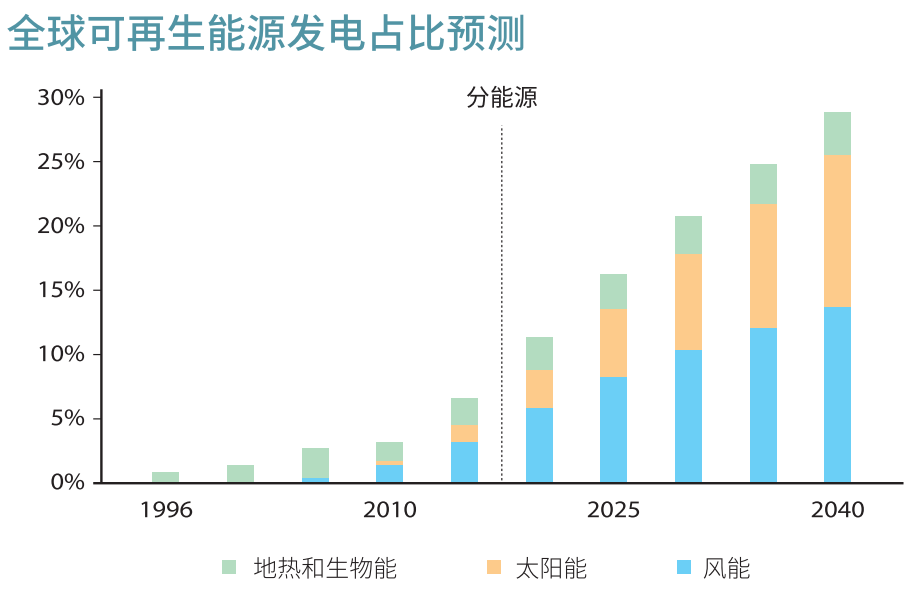

2004-2017年光伏发电(太阳能发电的重要一支)在欧洲、美国、日本、中国等国家快速发展,预计到2040年将会与风能等的可再生能源发电占到全球总发电量的30%(下图)


光伏发电与建筑设计紧密结合,也从附着在建筑物上的BAPV方式,逐渐演变为建筑光伏一体化的BIPV方式(下图)。



BAPV方式光伏发电



BIPV方式光伏发电


建筑光伏一体化项目在材料选择、施工等方面都需要同时满足电气行业标准法规和建筑安全性密封性和美观性的需求


光伏行业用电池背板材料需求


光伏行业在快速发展,相关背板材料也在不断更新换代。电池背板材料不仅要有一定的强度,也要满足光伏组件25年的使用寿命,户外环境下能有效防止电池片氧化,具有可靠的绝缘性和耐老化性。背板膜层也从PVF双层膜向单层膜发展,PVDF应用在光伏背板上表现优异。



在屋面上安装光伏发电装置(图)



涂镀钢板与光伏结合的屋面板(图)



光伏建筑

一体化涂镀钢板解决方案


宝钢材料在建筑围护结构领域占有独特的优势,品种规格齐全,实际使用寿命大于25年


为了迎接光伏时代的到来,宝钢新推出款材料供不同加工和使用条件的建筑光伏一体化用户选择∶


01

质保30年BaoAM®

产品参数∶

牌号∶+AM

镀层量∶≥75/75g/m²

表面处理∶环保耐指纹涂层

产品特点∶ 1)质保承诺30年

宝钢开发的高铝锌铝镁产品耐蚀性较镀铝锌钢板提升,失效寿命质保年限从20年提高到30年


宝钢高铝锌铝镁30年质保承诺书


2)与结构胶粘结

该钢板无铬后处理涂层具备和光伏结构胶良好的粘结能力,可以与光伏组件组合制作屋面板。


02

50年质保光伏专用彩涂板


产品参数;

牌号:+AM

镀层量∶≥75/75g/m²

涂层种类∶氟碳(PVDF)涂层,≥25微米(上表面总膜厚)

颜色∶光伏黑




产品特点∶


1)提供美观寿命25年质量保证


宝钢氟碳彩涂板提供20年美观寿命保证,2020年宝钢彩涂投产30年之际,特为光伏行业开发美观寿命更长的专用氟碳彩涂板,该产品提供25年美观寿命保证。


2)提供失效寿命50年质量保证


宝钢高铝锌铝镁基板BaoAM®上涂敷具备25年美观寿命质保的PVDF涂层,宝钢提供满足高端建筑光伏一体化50年失效寿命的质量保证



03

BIPV专用氟碳彩涂板


在彩涂板上粘结电池和玻璃组件,直接做成屋面(下图)是光伏建筑一体化最新的发展趋势。为此彩涂板具备正常屋面用彩涂板性能和作为电池组件背板的功能,包括了强度、耐久性、耐候性、绝缘性、粘结性。


BIPV产品结构


建筑光伏一体化结构(图)


BIPV专用PVDF彩涂板参数∶


镀层量∶≥75/75g/m²(镀铝锌或者BaoAM")、110/110g/m²(热镀锌或者BaoZM*BaoXM")


涂层种类∶氟碳(PVDF)涂层,≥25微米(上表面总膜厚)


产品特点∶


1)提供25年美观寿命保证

2)提供与光伏背板高分子胶良好粘结性能,粘结力≥40N/cm(GB/T 31034-2014)
